Werkingsprincipe van schuimblaastank

product Introductie:

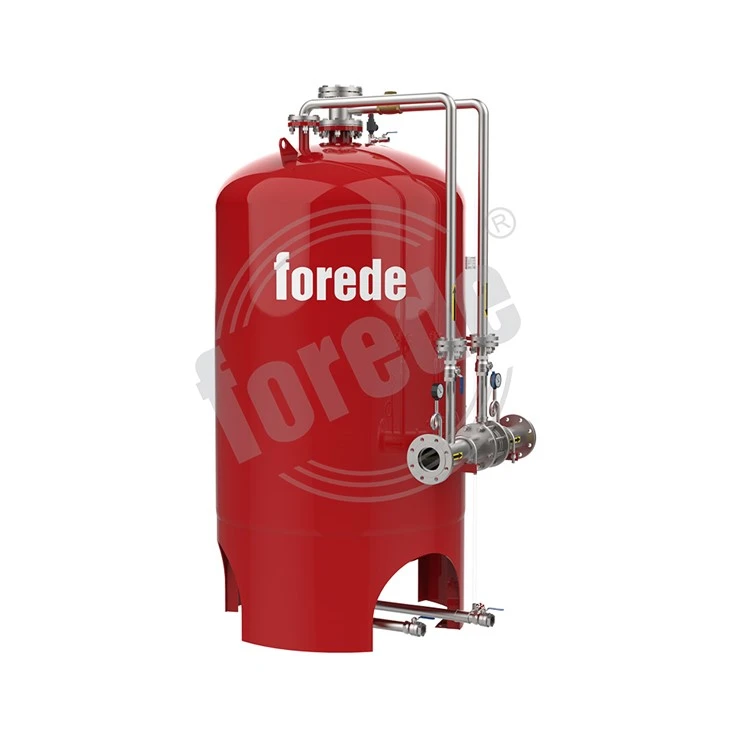

FOREDE PHYM-serie schuimblaastank is samengesteld uit druktank, capsule, proportionele mixer, veiligheidsklep, terugslagklep, manometer, eenrichtingsklep en pijpleiding. Een apparaat dat water onder druk uit een pomp levert en de schuimvloeistof in een bepaalde verhouding mengt met water om een schuimmengsel te vormen. Omdat de capsule de schuimvloeistof van het water scheidt, wordt de schuimvloeistof niet opgebruikt en kan deze de volgende keer worden gebruikt en is de mengnauwkeurigheid stabiel.

Aanvraag sturen

Schuimblaas tank-FOREDE

Beschrijving

Technische Parameters

Wanneer het drukwater door de proportionele mixer stroomt, komt een deel van het drukwater (3% -6%) de schuimvloeistofopslagtank binnen vanuit de aftakleiding om de capsule samen te persen, en vervangt dezelfde hoeveelheid schuimvloeistof door een ander deel van het water (97% -94%) in verhouding. Het schuimmengsel wordt in de mixer gemengd en naar de schuimgenererende inrichting gevoerd om luchtschuim voor het blussen van brand te genereren.

_20210302105052

Specificatie

Model	DN	L (mm)	L1 (mm)	L2 (mm)	H (mm)	H1 (mm)	B (mm)	B1 (mm)	Inlaat& uitlaat
PHYML-300	600	800	380	820	1700	950	800	520	DN65
PHYML-500	700	900	380	820	1950	950	900	570	DN65
PHYML-600	700	900	380	820	2200	950	900	570	DN65
PHYML-800	900	1100	380	820	1900	950	1100	680	DN65
PHYML-1000	1100	1300	380	900	2000	950	1450	800	DN100
PHYML-1200	1100	1300	380	900	1850	950	1450	800	DN100
PHYML-1500	1200	1400	380	900	2100	950	1450	680	DN100
PHYML-2000	1400	1600	380	900	2150	950	2000	930	DN150
PHYML-3000	1600	1800	380	900	2200	950	2150	1060	DN150

* Andere afmetingen van de tank met een verticale schuimblaas kunnen ook worden aangepast, neem gewoon contact met ons op voor meer informatie.

Model	Capaciteit (liter)	Debiet (LPS)	Stroombereik (LPS)	Gewaardeerd W.Pressure (bar)	W.Pressure Bereik (bar)	Mengverhouding
PHYML-200	200	24	4 - 24	16	6 - 16	3% of 6%
PHYML-300	300
PHYML-500	500
PHYML-600	600
PHYML-800	800	32	8 - 32
PHYML-1000	1000
PHYML-1200	1200
PHYML-1500	1500
PHYML-2000	2000
PHYML-2500	2500	48	12 - 48
PHYML-3000	3000	48	12 - 48

* Ander debiet beschikbaar, neem contact met ons op voor meer informatie.

Populaire tags: werkingsprincipe van schuimblaastank, China, fabrikanten, leveranciers, groothandel, prijs

- Vervaardigd naar keuze van de klant'

- Ontwerpdruk 175 psi (12,1 bar)

- Blaas van polyester versterkte hypalon-neopreen polymeren

- Blaastanks zijn te groot om thermische uitzetting van het concentraat mogelijk te maken (toegestane volume-expansie)

- Typeplaatje van corrosiebestendig materiaal

Machinaal Argon-booggelaste omtreks- en lengtenaden voor maximale kwaliteit en duurzaamheid
- Gelaste hijsogen voor eenvoudige hantering
- Ontlastklep aan de waterzijde voorzien

-OEM werkbaar
